Componentele semiconductoare pentru exemplificare ,s-au considerat IGBT-uri. Urmatoarele figuri reprezinta un redresor de current si un redresor de tensiune.Redresorul de current cu IGBT-uri reprezinta o sursa de tensiune pentru sarcina si Ūies > Û.

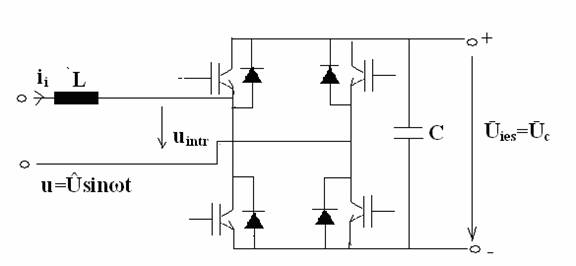

Fig. 4.1 Redresor de curent
Ambele structuri sunt ridicatoare: Ūies >Û in cazul redresorului de curent si Īies >I in cazul redresorului de tensiune.
Fig. 4.2 Redresor de tensiune
Redresorul de tensiune cu IGBT-uri ,reprezinta o sursa de current
Fig. 4.3 Diagrame fazoriale pentru :- redresorul de current;- redresorul de tensiune
Principiul de obtinere a semnalelor de comanda pentru tranzistoare este asemanator cu cel de la corectorul factorului de putere.
Fig. 4.4 Schema bloc de comanda pentru redresorul de current
Fig. 4.5 Schema bloc de comanda pentru redresorul de tensiune
Marimea de stare de pe partea de c.c. dupa care se face reglajul curentului la intrare este tensiunea Ūc = Ūies la bornele condensatorului pentru redresorul de current si curentul ĪL = Īies in inductanta pentru redresorul de tensiune.Tensiunea retelei u furnizeaza imaginea sinusoidala a curentului la intrare, ea fiind multiplicata in cadrul multiplicatorului cu eroarea amplificata pentru a se obtine referinta iiref a curentului la intrare i1.Cele doua valori iiref si iimasurat sunt tratate in continuare in comparatorul modular MLI care va elabora semnalele logice de comanda pentru tranzistoare.
Elaborarea semnalelor logice de comanda pentru componentele semiconductoare in cadrul blocului comparator-modulator se face pe baza a diverse tehnici.
Cele mai utilizate sunt: comparatia cu o purtatoare triunghiulara de inalta frecventa sau comanda cu histerezis.
